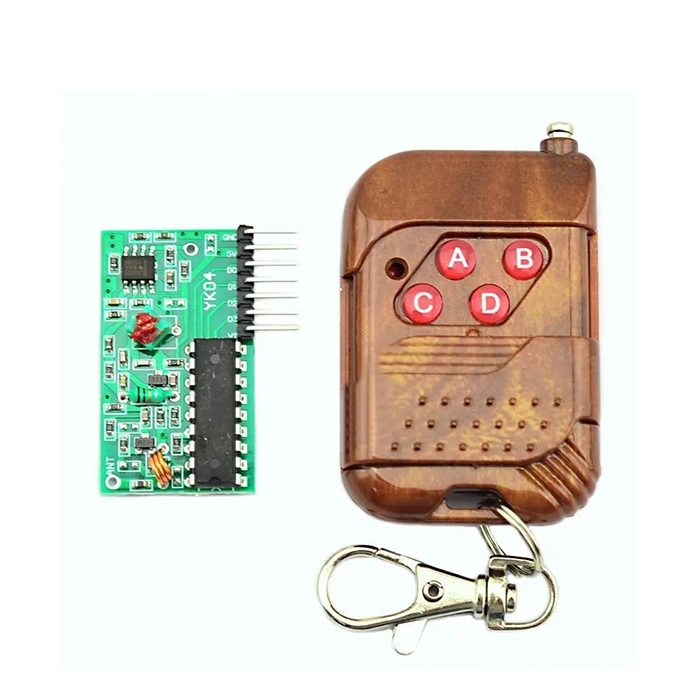

پک ریموت کنترل 4 کانال و ماژول گیرنده ASK PT2272 فرکانس 315MHz

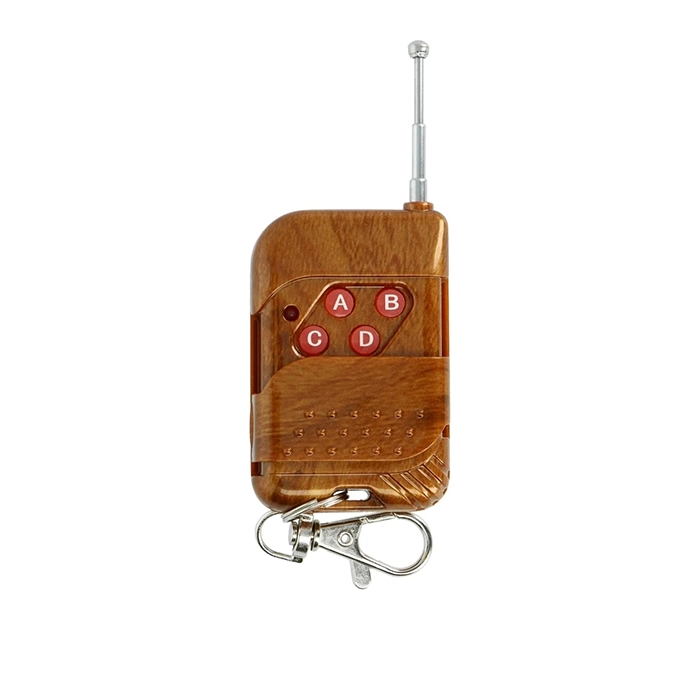

این پک شامل یک ریموت کنترل ASK فیکس کد 4 کانال طرح چوب به همراه ماژول گیرنده ASK با دیکدر PT2272 است که قابلیت دریافت سیگنال های ریموت تا فاصله 50 متر در فضای آزاد را دارد . این مجموعه می توان در کنار ماژول های رله برای کنترل درب گاراژ ، کنترل کولر و… استفاده کرد . با فشردن هر کلید از ریموت ، پین متناظر با آن در مازول تغییر وضعیت خواهد داد . دقت داشته باشید خروجی ماژول 5 ولت است لذا به تنهایی قابلیت کنترل لوازمی با ولتاژ بالا را ندارد باید از ماژول های رله استفاده کرد . در داخل ریموت کنترلر بر روی PCB ان جامپر هایی وجود دارند که باید با جامپر های پشت برد متناظر باشند تا گیرنده بتواند با ریموت کنترل کار کند . در حالت عادی این جامر ها هم در ریموت و هم در پشت ماژول آزاد هستند و در نتیجه گیرنده با ریموت کار خواهد کرد (تغییر جامپر ها تنها جهت بالا بردن امنیت ریموت است ) .

مشخصات فنی :

• جریان مصرفی: 10mA

• توان خروجی: 10mW

• فرکانس کاری: 315MHz

• برد کاری: 10 تا 50 متر (فضای باز)

• نوع کد: ثابت (Fixed code)

• مدولاسیون: ASK

• ولتاژ کاری گیرنده: 5V

• حساسیت گیرنده: -98dBm

• پین‌ها: VT, D0, D1, D2, D3, GND, +5V

• ابعاد گیرنده: 41 × 22 × 6.6 mm

Product parameters

roduct model: fbd-YK04

Product Name: 5V high frequency superheterodyne four channel decoding and receiving module

1, Technical parameters

Working voltage (V): DC5V

Static current (MA): 4.5mA

Modulation mode: amplitude modulation (ook)

Working temperature: – 10 ℃ ~ + 70 ℃

Receiving sensitivity (DBM): – 108dB

Operating frequency (MHz): 315, 433.92mhz (266-433mhz frequency range optional)

Coding method: pad code (fixed code)

Working mode: M4 (inching: press and hold the output without releasing the hand, and stop the output after releasing the hand), L4 (interlock: four channels can only have one output at the same time), T4 (self-locking: four channels can output independently and have no influence on each other, press output once and then stop output again)

Size (LWH): 40 * 20 * 7mm

2, Product features:

Superheterodyne receiver module uses LC oscillation circuit, including amplification and shaping. The output data signal is high-level signal after decoding. It is very convenient to use and low-cost, so it is widely used. With 4-channel decoding output (can also be changed to 6-channel inching or interlocking output), easy to use; frequency debugging is easy, short supply cycle; good product quality consistency, high cost performance.

The receiving module has a wide receiving bandwidth, which is generally ± 10MHz, and is generally adjusted at 315MHz or 433.92mhz (if there are special requirements, the frequency can be adjusted from 266MHz to 433MHz). The receiving module generally adopts DC5V power supply, and the voltage range can be adjusted if there are special requirements.
