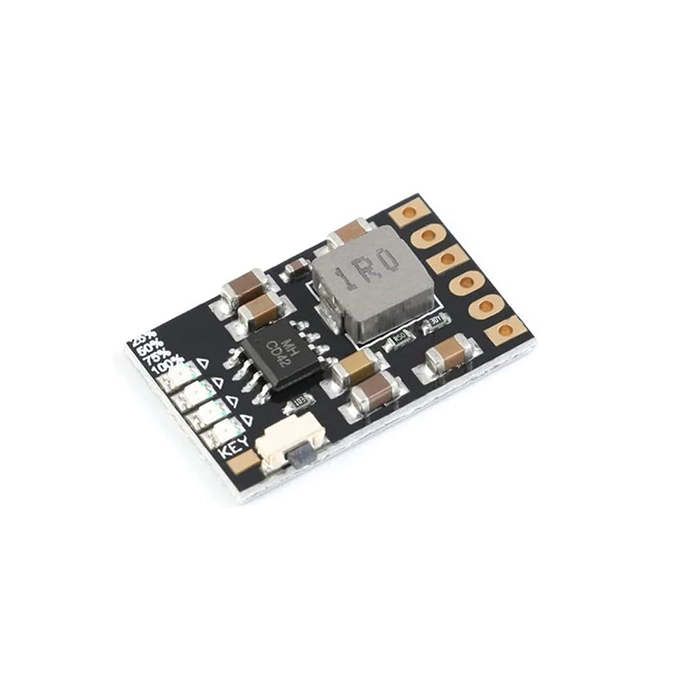

ماژول تقویت کننده – شارژر و دشارژر 1 سل باتری لیتیومی MH-CD42

این برد در واقع ماژول IP5306 است . ماژول شارژر باتری لیتیومی MH CD42 یک ماژول حرفه‌ای برای شارژ باتری‌های لیتیوم یونی و لیتیوم پلیمری مانند باتری‌های 18650 است. این ماژول با ورودی 5 ولت DC کار کرده و قابلیت ارائه جریان شارژ تا 2.1 آمپر را دارد. طراحی آن به گونه‌ای است که علاوه بر شارژ، امکان تأمین خروجی پایدار 5 ولت را نیز فراهم می‌کند در واقع ولتاژ 4.2 ولتی باتری لیتیومی را تقویت و به 5 ولت میرساند و در خروجی قرار میدهد ، لذا این ماژول را میتوانید برای ساخت پاور بانک تک سل هم به کار ببرید. همچنین، این ماژول دارای حفاظت‌های متعددی از جمله حفاظت در برابر اضافه‌جریان (OCP)، اضافه‌ولتاژ (OVP)، اتصال کوتاه (SCP) و دمای بیش از حد (OTP) است که موجب افزایش ایمنی و طول عمر باتری می‌شود. نشانگرهای LED روی ماژول میزان شارژ و تخلیه را در چهار سطح مختلف نمایش می‌دهند، که امکان پایش وضعیت باتری را فراهم می‌سازد. این ویژگی‌ها، ماژول MH-CD42 را به یک گزینه عالی برای پروژه‌های الکترونیکی و دستگاه‌های همراه تبدیل کرده است.

نکته : IP5306 با کد FM5324GA و کد MHCD42 نیز تولید میشود .

مشخصات :

• ولتاژ ورودی: 4.5 تا 5.5 ولت (توصیه‌شده 5 ولت)

• جریان شارژ: 0 تا 2.1 آمپر

• مصرف جریان در حالت آماده‌به‌کار هنگام شارژ: 100 میکروآمپر

• ولتاژ فول شارژ: 4.2 ولت ± 1٪

• جریان دشارژ: 0 تا 3.5 آمپر

• مصرف جریان در حالت آماده‌به‌کار هنگام دشارژ: 50 میکروآمپر

• بهره‌وری دشارژ: تا 96٪

• ولتاژ خروجی: 5 ولت

• جریان خروجی: 0 تا 2.1 آمپر

• دمای کاری: 20- تا 85+ درجه سانتی‌گراد

• ویژگی‌ها: دارای مدار محافظ باتری، حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، اتصال کوتاه و دمای بالا، دارای نشانگر سطح شارژ در 4 مرحله

Introduction

The MH-CD42 Lithium Battery Charger Module is a practical module used to charge lithium batteries. This module is capable of charging lithium polymer and lithium ion batteries such as 18650 batteries. You can easily charge the battery using a mobile phone charger or a 5V power supply. By connecting the battery to the BAT and GND pins of this module, you can charge your battery in a simple way. Also, this charger module has an output port that uses a switch to connect the power input path to the output.

Specifications

Charging voltage: 4.5 to 5.5 V
Recommended charging voltage: 5 V
Charging current: 2 A
Current consumption in module charging mode: 100 microamperes
Full charge voltage: 4.2 V with a tolerance of one percent
Module output current: 0 to 2.4 A
Current consumption in module discharging mode: 50 microamperes
Dimensions: 25 x 16 x 4 mm
Dimensions: 25×16 mm
